從外形、顏色、芯數等方面來進行簡單的區分控制電纜和電力電纜？

2021-07-19 11:27:23

次

作者:

首先，我們可以從外形、顏色、芯數等方面來進行簡單的區分：

1、芯顏色的區別：控制電纜的絕緣線芯的顏色一般都是黑色印白字、還有電力電纜低壓一般都是分色的。

2、電纜芯數的區別：電力電纜線芯數較少，有單芯、兩芯、3芯、4芯（三相四線制），5芯（三相五線制），根據電網要求，最多一般為5芯。而控制電纜傳輸控制信號用，芯數較多，從2芯~61芯，甚至更多?？刂齐娎|還采用各種線芯結構、屏蔽等措施，來獲得滿意的電磁兼容效果。

3、線皮區別：電力電纜要求線皮有足夠的耐壓強度，抗拉伸強度，耐溫，耐腐蝕?？刂齐娎|要求比較低。

然后就是從電力電纜和控制電纜的性能、應用上來分辨：

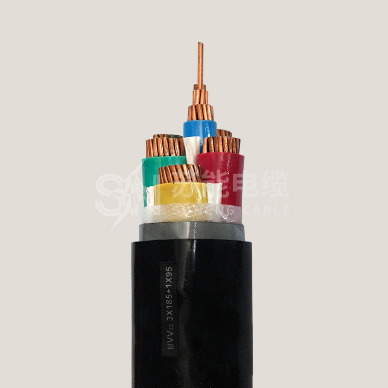

硅橡膠電線

1、截面上的區別：電力電纜為一次負載導線，載流量隨功率的增大而增大，導線應用截面也須隨電流的增大而增大，因此礦用光纜電力電纜的規格一般較大，大到500平方（常規廠家能生產的范圍），再大的截面般能做的廠家就相對少了，而控制電纜為二次指令導線，所控制的是接觸器等器件載流運行，負載電流極小，導線截面極小，因此控制電纜的截面一般較小，最大一般不超過10平方。

2、額定電壓的區別：電力電纜的額定電壓一般為0.6/1kV及以上，控制電纜主要為450/750V。

3、作用的區別：控制電纜從電力系統的配電點把電能直接傳輸到各種用電設備器具的電源連接線路，而電力電纜主要用在發、配、輸、變、供電線路中的強電電能傳輸，通過的電流大，電力電纜在電力系統主干線中用以傳輸和分配大功能電能。

同樣規格的工業電器電力電纜和控制電纜在生產時，礦用光纜電力電纜的絕緣和護套厚度比控制電纜厚。首先，控制電纜屬于電器裝備用電纜，和電力電纜是電纜五大類中的2個?？刂齐娎|的標準是9330，電力電纜的標準是GB12706。
